משדרי לחץ זיאסיות
Ziasiot מתמקדת במחקר ופיתוח חיישני לחץ ובייצור במשך 20+ שנים
כל מיני חיישני לחץ - עם חומרים ומידות שונות, מתאימים ליישומים שונים, שירות OEM זמין גם!
טכנולוגיה מתקדמת גלובלית - שבבים מיובאים ברמה גבוהה
חומרים איכותיים מועדפים
ייצור המוני של חיישני לחץ, מתן לחץ מודד, לחץ מוחלט, לחץ סיליקון, לחץ הפרש וסוגים נוספים.
למה לבחור בארה"ב
המפעל שלנו:Shanghai Ziasiot Technology Co., Ltd היא יצרנית מנוסה של חיישני לחץ וטמפרטורה, משדרים.
מוצרים:המוצרים העיקריים שפותחו וייצרו על ידי החברה שלנו מורכבים מסדרות מרובות, כולל חיישנים אלחוטיים, חיישני זרימה, לינארים, חיישני לחץ, חיישני מפלס נוזלים, חיישני לחץ התכה בטמפרטורה גבוהה, מד לחץ התכה, משדר לחץ התכה בטמפרטורה גבוהה, חיישן טמפרטורה, מכשיר אינדקס היתוך, מערכת כיול לחץ, מכשיר דיגיטלי חכם, מתג פיצוץ, מערכת בית חכם, מערכת מעבדה חכם, מערכת מעבדה חכם ומכשיר בקרה אוטומטי,
ההסמכה שלנו:על מנת להדגיש את המחויבות שלנו לאיכות ולמוניטין, תהליך המחקר והפיתוח והייצור של כל מותגי zias מבטיחים לעמוד באישורי RoHS, ISO, CE, CMC, CPA, לשעבר ואחרים.
ייצור ואיכות:ZiasIOT מקדיש את עצמו לשיפור תעשיית הייצור והפרודוקטיביות שלה. היכולת לשלוט בטמפרטורה ובלחץ בתחום התעשייתי היא חיונית לקידום הפרודוקטיביות ולייצר מוצרים- באיכות גבוהה.
סוגי משדרי לחץ תעשייתיים
משדרים אלקטרוניים אלה נועדו לעזור למפעילים לשפר את יעילות התהליך. המשדרים מתוכננים עם הגדרות תצורה פשוטות. הם כוללים חיישנים piezoresistive, המסייעים לפצות לחצים סטטיים. ניתן לספק את המשדרים עם פרוטוקולי Foundation Fieldbus ו-HART®. זה מאפשר להם להתריע בפני מפעילים לגבי כשלים או כיבויים אפשריים. אנו מספקים משדרי לחץ אלקטרוניים שונים, שיכולים לספק מדידת דיפרנציאל, מד ומדידת לחץ מוחלט. ניתן לשלב אותם בכל מערכת בקרה באופן דיגיטלי. זה מאפשר להם לבטל אי דיוקים בממיר, ולהבטיח מדידה מדויקת.
משדרים פנאומטיים רבים שאנו מספקים מיועדים למדידת לחץ דיפרנציאלי. הם מתוכננים עם תאי d/p, המודדים את הלחץ, ומספקים אות פלט פרופורציונלי. למשדרי לחץ פנאומטיים אלה יש טווחים מ-0 עד 210 kPa.
משדרים המיועדים למדידת לחץ נועדו לספק תגובות מהירות פי שמונה ממשדרי לחץ רגילים. למשדרי לחץ מודד יש את היכולת למדוד לחצים הנעים בין 0.3 ל-10000 psi. אנו יכולים לספק למשדרים אלה פרוטוקולים של HART, Profibus PA ו-Foundation Fieldbus. הם מספקים בין שנתיים לחמש שנים של ביצועים יציבים.
המשדרים מספקים אותות פלט פנאומטיים לאחר ביצוע מדידת לחץ מודד מוחלט. יש להם טווח מדידה רחב ביותר מ-0.07 עד 200 kPa, ומ-0 עד 10000 psi. משדרי הלחץ המוחלט זמינים בתצורות חומרים שונים כגון פלדת אל חלד 316L, סגסוגת C-276 וחומרים רטובים של Hastelloy.

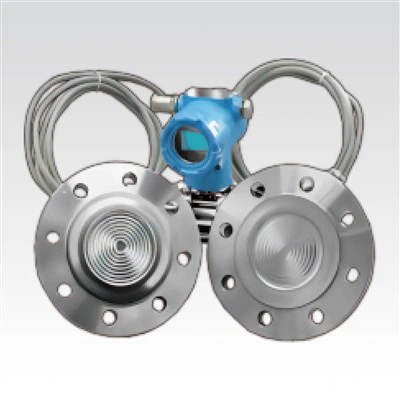

אנו מספקים משדרי לחץ דיפרנציאליים עם עיצובים של תאי d/p coplanar ו-d/p. למשדרים אלה יכולים להיות טווח מכויל מ-0.5 inH2O עד 2000 psi (1,2 mbar עד 276 בר). ניתן לספק להם פרוטוקול HART ו-Foundation Fieldbus. העיצובים המשתנים מאפשרים שילוב של המשדרים עם סוגים שונים של סעפות, אלמנטים ראשוניים ואטמי דיאפרגמה.
כיצד לבחור משדר לחץ
להלן שלושה דברים חשובים שיש לקחת בחשבון בעת בחירת משדר לחץ.
דִיוּק
דיוק מתייחס למידת התאמת הפלט של המשדר ללחץ הנמדד בפועל. זה מתבטא בדרך כלל כאחוז מטווח הסולם המלא של- המשדר.
לדוגמה, משדר עם טווח בקנה מידה מלא של 100 psi ודיוק של ±0.5% יהיה דיוק של ±0.5 psi.
טווח לחץ
טווח מתייחס ללחץ המינימלי והמקסימלי שהמשדר מסוגל למדוד.
הטווח מתבטא בדרך כלל ביחידות לחץ, כגון psi, bar או kPa.
חשוב לבחור במשדר עם טווח המתאים לאפליקציה, מאחר שמשדר עם טווח קטן מדי לא יוכל למדוד את הלחץ הנדרש, בעוד שמשדר עם טווח גדול מדי לא יהיה מדויק.
יַצִיבוּת
היציבות של משדר לחץ מתייחסת עד כמה הוא שומר על הדיוק שלו לאורך זמן.
זה חשוב ביישומים שבהם הלחץ הנמדד עשוי להשתנות לאט לאורך זמן, כגון בתהליך כימי. יציבות מתבטאת בדרך כלל כאחוז מהטווח המלא של-הקנה המידה לשנה.
לדוגמה, משדר עם טווח בקנה מידה מלא של 100 psi ויציבות של ±0.1% לשנה תהיה בעלת יציבות של ±0.1 psi לשנה.
ניטור זרימת תהליך בציוד:מכיוון שחיישני לחץ מתאימים לניטור לחץ נוזלים או גז, הם שימושיים עבור מגוון רחב של ניטור ציוד תעשייתי וייצור. אם מתגלים ירידת לחץ, עליות או תנודות בזרימת כל סוג של נוזל או גז בציוד ייצור, זה יכול להיות אינדיקציה לכך שתהליכים אינם מתרחשים לפי המפרט, וייתכן שתידרש תחזוקה נוספת.
מערכות הידראוליות ופנאומטיות:מערכות הידראוליות ופנאומטיות הן מרכיב מרכזי בהרבה חלקים של ציוד ותהליכי ייצור. כאשר חיישני לחץ משמשים לזיהוי עליות או ירידות חריגות בהעברת נוזלים או אוויר, הם יכולים לזהות דליפות פוטנציאליות, חסימות ותרחישים אחרים שייצרו פעולה לא יעילה, נזק פוטנציאלי לציוד ובסופו של דבר כיבוי לא מתוכנן.
טכנולוגיית ואקום:בשימוש תכוף בייצור דפוס מרוכב, ייצור מכשירי טיסה ותהליכים תעשייתיים אחרים, טכנולוגיית ואקום היא תהליך מפתח בייצור. חיישני לחץ יכולים לעזור להבטיח שמירה על ואקום אמיתי בתרחישים אלה ויכולים לעזור לזהות בעיות פוטנציאליות מוקדם מספיק כדי לצמצם השלכה פוטנציאלית של חלקים או עבודה מחדש.
ניטור רמות נוזל במיכל:אחסון נוזלים וגז אמין הם קריטיים כדי להבטיח תהליכי ייצור ללא הפרעה, וחיישני לחץ משמשים לעתים קרובות לאיתור דליפות פוטנציאליות או שינויים אחרים בסביבות אחסון המיכלים. איתור דליפות מוקדם יכול להפחית אובדן חומר, למנוע נזק לציוד ולהפחית סיכונים בריאותיים ובטיחותיים.
יישומים סביבתיים:חיישני לחץ משמשים לעתים קרובות למדידת פליטות של מתקנים ויכולים להתריע לטכנאים אם רמות אלה חורגות מהסטנדרטים המקובלים, ועוזרים למנוע הפרות פוטנציאליות וקנסות תוך שמירה על עמידה בתקנות הסביבתיות של המתקן.
כלים וציוד הנדרשים לכיול משדר לחץ
כדי לבצע כיול משדר לחץ, יש צורך במספר כלים וציוד. להלן רשימה של הפריטים החיוניים:
מקור לחץ:מקור לחץ אמין המסוגל לייצר את טווח הלחץ הרצוי בדיוק מספיק.
תקן ייחוס:תקן ייחוס מכויל המספק ערכי לחץ מדויקים להשוואה.
מודד:מולטימטר דיגיטלי המסוגל למדוד מתח וזרם לאימות אות המוצא של משדר הלחץ.
תוכנת כיול:תוכנה אופציונלית לרכישת נתונים, ניתוח ותיעוד אוטומטי של תהליך הכיול.
חיבור כבלים:כבלים מתאימים לחיבור משדר הלחץ למקור הלחץ ולמכשירי מדידה נוספים.
חומרי איטום:חומרי איטום שונים, כגון סרט טפלון או איטום, כדי להבטיח חיבורים ללא דליפות-.
תעודות כיול:תעודות כיול לתקן הייחוס ולכל ציוד אחר המשמש בתהליך הכיול.
מדריך שלב-אחר-שלב לכיול משדרי לחץ
אסוף את הציוד הדרוש:התחל באיסוף כל הכלים והציוד הנדרשים לתהליך הכיול. זה עשוי לכלול מקור לחץ, תקן ייחוס, מולטימטר, תוכנת כיול וכבלי חיבור מתאימים.
הכן את מקור הלחץ:הגדר את מקור הלחץ לפי המפרט של משדר הלחץ. ודא שמקור הלחץ מסוגל לייצר את טווח הלחץ הרצוי בדיוק מספיק.
חבר את משדר הלחץ:חבר את משדר הלחץ למקור הלחץ באמצעות כבלי חיבור מתאימים. ודא שהחיבורים מאובטחים וללא כל דליפה.
הגדר את תוכנת הכיול:אם אתה משתמש בתוכנת כיול, הגדר אותה כך שתתקשר עם משדר הלחץ ותקלט את נתוני הכיול. עקוב אחר הוראות התוכנה להגדרת פרמטרי הכיול, כגון טווח לחץ ומרווחי מדידה.
בצע כיול אפס:התחל את תהליך הכיול על ידי ביצוע כיול אפס. זה כולל הפעלת לחץ אפס על המשדר והתאמת נקודת האפס כדי לבטל כל היסט או הטיה.
בצע כיול טווח:לאחר כיול האפס, הפעל לחץ ידוע על המשדר בטווח הפעולה שלו. רשמו את אות הפלט והשוו אותו עם הערך הצפוי. התאם את כיול הטווח כדי למזער שגיאות ולהבטיח קריאות מדויקות בכל טווח הלחץ.
ודא כיול:לאחר השלמת תהליך הכיול, ודא את הדיוק של משדר הלחץ על ידי הפעלת לחצים שונים והשוואת הערכים הנמדדים עם הערכים הצפויים. זה יעזור לזהות את כל השגיאות או הסטות שנותרו בכיול.
דיוק משדר לחץ
דיוק בקנה מידה מלא- (דיוק FS):דיוק בקנה מידה מלא-מייצג את השגיאה המקסימלית המותרת כאחוז מטווח הסולם המלא של-המשדר. לדוגמה, אם למשדר לחץ יש טווח בקנה מידה מלא של 100 psi ודיוק FS של ±1%, זה אומר שתפוקת המשדר יכולה לסטות עד 1% מ-100 psi, או ±1 psi, מערך הלחץ האמיתי.
דיוק טווח:דיוק טווח הוא מדד לדיוק המשדר על פני חלק ספציפי מטווח הטווח המלא שלו, בדרך כלל בין גבול הטווח התחתון (LRL) לגבול הטווח העליון (URL). הוא מבוטא כאחוז מהטווח, לא בטווח הסקאלה המלא-. לדוגמה, אם למשדר לחץ יש טווח של 0-100 psi ודיוק טווח של ±0.5%, זה אומר שתפוקת המשדר יכולה לסטות עד 0.5% מהטווח (100 psi - 0 psi=100 psi), שזה ±0.5 psi, בתוך טווח זה.
דיוק אפס:דיוק אפס מייצג את השגיאה המקסימלית המותרת בקצה הנמוך ביותר של טווח הלחץ (בדרך כלל גבול הטווח התחתון, LRL). הוא מבוטא כאחוז מטווח קנה המידה המלא- של המשדר. לדוגמה, אם למשדר לחץ יש טווח של 0-100 psi ודיוק אפס של ±0.2%, זה אומר שהתפוקה של המשדר יכולה לסטות עד ±0.2% מטווח הסקאלה המלא (0-100 psi) בלחץ אפס (0 psi).
דיוק ליניאריות:דיוק הליניאריות מעריך עד כמה הפלט של המשדר עוקב אחר קו ישר על פני כל טווח ה-קנה מידה שלו. לעתים קרובות הוא מבוטא כאחוז מטווח הסולם המלא.- למשדר ליניארי מושלם יהיה דיוק ליניאריות של 0%. אם למשדר יש דיוק ליניאריות של ±0.2%, זה אומר שתפוקת המשדר יכולה לסטות עד ±0.2% מטווח הסולם המלא- מקו ישר על פני כל הטווח.
דיוק היסטרזיס:דיוק ההיסטרזיס מודד את ההבדל בתפוקת המשדר כאשר הלחץ מופעל בכיוונים גדלים ויורדים באותו טווח לחץ. הוא מבוטא גם כאחוז מטווח הסולם המלא-.
דיוק חוזר:דיוק החזרה מעריך את יכולתו של המשדר להפיק את אותו פלט כאשר הוא נתון לאותו לחץ מספר פעמים באותם תנאים. הוא מבוטא כאחוז מטווח הסולם המלא-.
השפעות טמפרטורה:דיוק משדר הלחץ יכול להיות מושפע גם משתנות טמפרטורה. יצרנים מציינים בדרך כלל כיצד משתנה הדיוק עם הטמפרטורה, כולל מקדם טמפרטורה אפס ומקדם טמפרטורת טווח.
1. למד על תפעול ותצוגה של המכשיר מצוות יצרן משדרי הלחץ התורן, ונקה את השונות בקופסת ההגנה בזמן.
2. מצא והתמודד עם חיווט ומחברים רופפים בזמן, נקה באופן קבוע את החלק החיצוני של משדר הלחץ, ובצע אנטי-קורוזיה בצינור מנחה הלחץ ובשסתום השורש.
3. בדוק אם האינדיקציה של משדר הלחץ עולה בקנה אחד עם זה של מד הלחץ באתר-ומד משני.
4. בדוק את משדר הלחץ (כולל צינור מוביל לחץ ושסתום) עבור דליפה, נזק וקורוזיה.
5. אם נמצאו בעיות, יש לטפל בהן בזמן, ולערוך תיעוד של בדיקות סיור.
6. עשה עבודה טובה של אמצעים עמידים למים ועמידים בפני זעזועים עבור משדר הלחץ.
7. בחורף, נקטו באמצעי מניעת קיפאון ושימור חום עבור משדרי לחץ, צינורות מנחי לחץ וציוד נלווה כדי להבטיח תצוגה מדויקת.
אמצעי בטיחות עבור משדר לחץ
1. בעת פירוק, התקנה או התאמה של משדר הלחץ עם התקן משתלב, יש להסיר תחילה את התקן הנעילה כדי למנוע תאונות.
2. עבור משדרי לחץ המותקנים במקומות רעילים ומזיקים, יש להסיר לחלוטין את החומרים המזיקים והרעילים לפני התחזוקה, או להסיר את המכשיר ולהעביר אותו לאזור בטוח לצורך תחזוקה.
3. בעת שיפוץ משדרי לחץ המשמשים לאמצעי מדידה ללא-חמצן ושמן אחר, הקפד לשמור על שסתום הפליטה של משדר הלחץ נקי משמן.
4. המדיום המאכל מאוד או המדיום עם טמפרטורת הקיטור שחוממת יתר על המידה לא צריך להיות במגע ישיר עם משדר הלחץ, ויש להוסיף אמצעי בידוד.
5. מנע מסיגים וחלקיקים עדינים אחרים לשקוע בצינור מנחה הלחץ ולחסום את הצינור.
6. בעת מדידת קיטור או חומר אחר בטמפרטורה- גבוהה, טמפרטורת העבודה של משדר הלחץ לא תעלה על 85 מעלות. אם הוא עולה על 85 מעלות, יש להתקין טבעת עיבוי, ולמלא את טבעת העיבוי במים מעובה כדי למנוע ממשדר הלחץ ליצור קשר עם הקיטור. קשר ישיר. ניתן להוסיף מיכל עיבוי במידת הצורך.
שאלות נפוצות
ש: מהו משדר לחץ, ומדוע חשובה התחזוקה שלו?
ש: באיזו תדירות עלי לכייל את משדר הלחץ שלי?
ש: מהם הסימנים לכך שמשדר הלחץ שלי זקוק לתחזוקה?
ש: האם אני יכול לכייל משדר לחץ בעצמי, או שצריך להזמין איש מקצוע?
ש: איך אני מנקה את יציאת הלחץ של משדר?
ש: מה החשיבות של התאמות אפס וטווח במהלך הכיול?
ש: מהן הסיבות השכיחות לסחיפה של משדר לחץ?
ש: האם אני יכול להשתמש במשדר לחץ מעבר למגבלות הטמפרטורה והלחץ שצוינו?
ש: האם משדרי לחץ דיגיטליים וחכמים מדויקים יותר מאלה אנלוגיים?
ש: כיצד אוכל לקבוע אם משדר הלחץ שלי תואם לנוזל התהליך או המדיום שלי?
ש: האם ניתן לתקן משדרי לחץ, או שעלי להחליף אותם כאשר הם לא תקינים?
ש: האם עלי לבצע תחזוקה על משדר לחץ בזמן שהתהליך פועל?
ש: האם ישנן תכונות אבחון מתקדמות במשדרי לחץ חכמים למטרות תחזוקה?
ש: איזה תפקיד ממלא התיעוד בתחזוקת משדרי לחץ?
ש: האם ניתן לשפר את דיוק משדר הלחץ באמצעות תחזוקה וכיול?
ש: מה השימוש במשדר לחץ בתעשייה?
ש: מהו חיישן לחץ תעשייתי?
ש: מה ההבדל בין חיישן לחץ למשדר לחץ?
ש: מהו טווח הלחץ של משדר לחץ?
ש: האם משדר לחץ הוא אנלוגי או דיגיטלי?
כאחד מיצרני וספקי משדרי הלחץ התעשייתיים המקצועיים ביותר בסין, אנו מוצגים על ידי מוצרים איכותיים ומחיר נמוך. ברוכים הבאים לסיטונאי של משדרי הלחץ התעשייתיים הנמכרים ביותר למכירה כאן מהמפעל שלנו. צרו קשר לקבלת שירות מותאם אישית.
